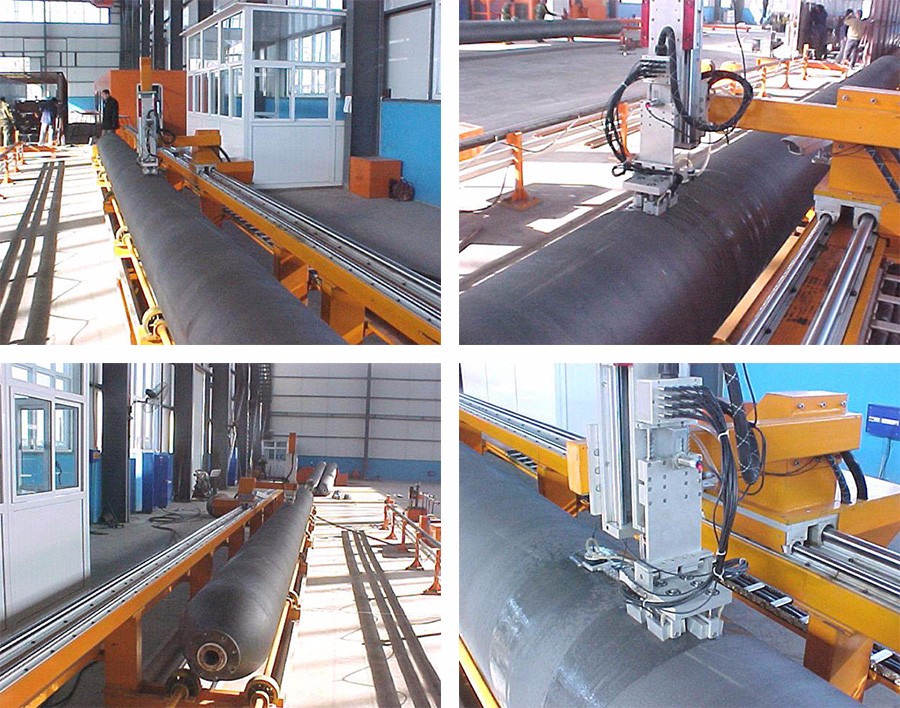

长管拖车自动检测系统
自动超声检测系统特点:
自动检测系统
检测速度快: 100mm/sec
快速可靠的数据分析
轻而小的整体探头阵列盒
直径从300mm到700mm，壁厚从4mm到30mm
满足US DOT、 BS5430、BS5045 、EN、ISO9303以及GB/T 5777等标准
B扫描和C扫描彩色实时显示
TOFD 显示可以克服缺陷方向性的影响并有利于缺陷定量分析
可以确定缺陷的大小及一个区域内缺陷的深度（1-3mm）
精确测量厚度
准确确定缺陷位置和大小
准确分析缺陷特征
特定缺陷进行特定扫描
屏幕右侧的彩色带状图显示耦合状态
减少调试时间
容易使用
技术参数
| 脉冲电压 | 600V（最大750V） |
| 脉冲宽度 | 100ns |
| 脉冲幅度 | 无负载 130V 50Ω负载 80V |
| 上升和下降时间 | <10ns |
| 重复频率 | 20kHz |
| 脉冲输出 | 振幅50V-500V 宽度20ns-500ns |
| 脉冲延迟 | 可调在2米的增量中0-20s |
| 脉冲形状 | 负尖状脉冲 |
| 接收器增益 | 70dB(可调步距 0.1dB) |
| 带宽(-3dB) | 0.5—20MHz |
| 信噪比为6dB时的噪声 | 200μV |
| 滤波 | 高通 1 MHz 2 MHz 4 MHz 7MH 低通 2 MHz 4 MHz 8 MHz 13 MHz, 直通 |
| 动态范围 | 56dB/通道 |
| 输入阻抗 | 50Ω, 500Ω |
| DAC | DAC 补偿 40dB DAC 曲线总数 4 DAC 曲线声程分辨率 5μs 1μs |
